Product Details
Herkunftsort: Jiangsu, China (Festland)
Markenname: JIUQI
Zertifizierung: RoHS,ISO9001
Modellnummer: JQHS-28-1
Payment & Shipping Terms
Min Bestellmenge: 100PCS
Preis: $30~$50/PCS
Verpackung Informationen: mit Exportkarton. Großauftrag mit Paletten
Lieferzeit: Probeaufträge: 2 WOCHEN Großaufträge: innerhalb 3 Wochen
Zahlungsbedingungen: T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 50000 PCS/MONTH
Art: |
Kreuzung |
Phase: |
2 |
Spannung: |
12V~48V |
Schrittwinkel: |
1,8 Grad |
Gegenwärtig/Phase: |
0,95 |
Passender Motor: |
Schrittmotor Nema11 |
Höhepunkt: |
planetarischer Schrittmotor, Getriebemotor. Untersetzungsmotor |
Produkt-Name: |
Hybrider Motor |
Art: |
Kreuzung |
Phase: |
2 |
Spannung: |
12V~48V |
Schrittwinkel: |
1,8 Grad |
Gegenwärtig/Phase: |
0,95 |
Passender Motor: |
Schrittmotor Nema11 |
Höhepunkt: |
planetarischer Schrittmotor, Getriebemotor. Untersetzungsmotor |
Produkt-Name: |
Hybrider Motor |

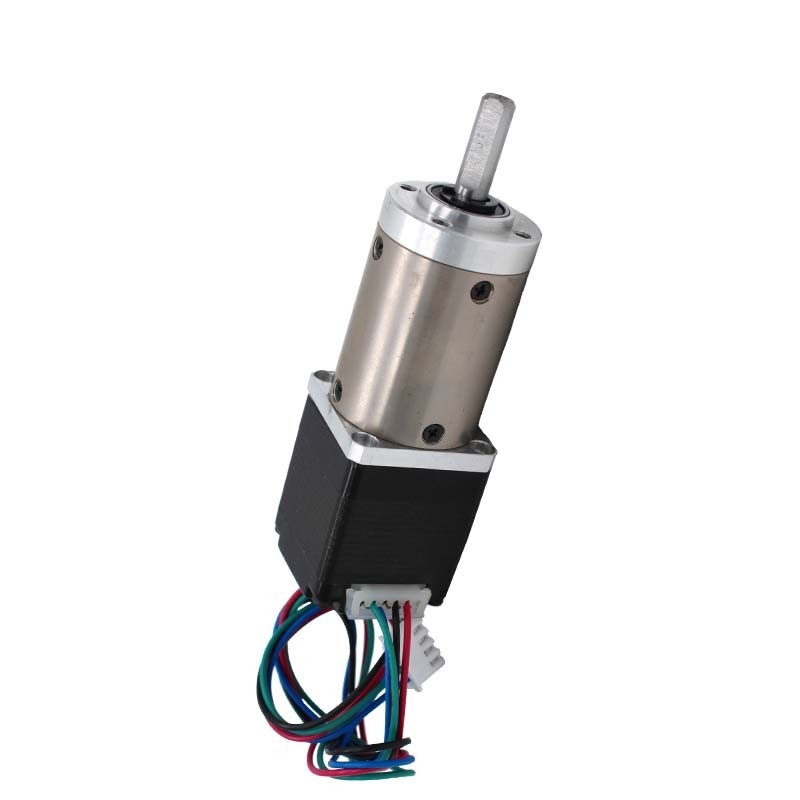

28mm runde Flansch-kleine Präzisions-planetarisches Getriebe mit hybridem Motor
Schrittmotor
Schrittmotor, alias Impulsmotor, basiert auf dem grundlegendsten Elektromagnetprinzip. Es ist eine Art Elektromagnet, die frei sich drehen kann. Sein Aktionsprinzip ist, das elektromagnetische Drehmoment zu erzeugen, das auf der Änderung der Luftspaltdurchlässigkeit basiert.
Schrittmotor ist ein Steuerungsmotor, der elektrische Impulskennzeichen in eckige oder lineare Verschiebung umwandelt.
Schrittmotor ist eine Art Induktionsmotor, sein Arbeitsprinzip ist der Gebrauch von elektronischer Schaltung, der Gleichstrom in
Timesharingstromversorgung, mehrphasiger TIMING-Steuerstrom, unter Verwendung dieses Stroms, zum des Schrittmotors anzutreiben.
Normalerweise ist der Fahrer die Timesharingstromversorgung für Schrittmotor, mehrphasiger Regelungsprüfer.
Als Bestandteil des Ablauffteils ist Schrittmotor eins der Schlüsselprodukte von Mechatronics. Mit der Entwicklung von Mikroelektronik und von Computertechnologie, erhöht sich die Nachfrage nach Schrittmotor Tag für Tag, und sie wird auf den verschiedenen Gebieten der Volkswirtschaft angewendet.
1. Genernal-Spezifikation:
| Unterkunft des Materials | Metall |
| Tragen am Ertrag | Kugellager |
| Max.Radial-Last (12mm vom Flansch) | ≤100N |
| Axiale Last Max.Shaft | ≤50N |
| Radialspiel der Welle (nahe flanschen) | ≤0.07mm |
| Axiales Spiel der Welle | ≤0.3mm |
| Rückprall am Nulllast | 1.5° |
2. Spezifikation des Schrittmotors JQHS-28-1
| Modell nein. | Schritt-Winkel | Bewegungslänge | Gegenwärtig | Widerstand | Induktanz | Haltemoment | # von den Führungen | Rotor-Trägheit | Motor |
| /Phase | /Phase | /Phase | Gewicht | ||||||
| (°) | (L) Millimeter | Ω | mH | g.cm | Nein. | g.cm | Kilogramm | ||
| JQHS-28-1-1 | 1,8 | 45 | 0,95 | 3,4 | 1,2 | 750 | 6 | 12 | 44,5 |
| JQHS-28-1-2 | 1,8 | 45 | 0,95 | 4,6 | 1,8 | 900 | 6 | 18 | 50,5 |
3. Planetarische Getriebe-Spezifikationen:
| Reduzierungsverhältnis | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 |
| Zahl von Räderwerken | 1 | 2 | 3 | |||||
| Länge (L2) Millimeter | 29 | 36,1 | 43 | |||||
| Max.rated-Drehmoment kg.cm | 12 | 20 | 40 | |||||
| Zulässiges Drehmoment kg.cm der kurzen Zeit | 40 | 60 | 120 | |||||
| Gewicht g | 75 | 97 | 119 | |||||
4. Typische Anwendungen
5. Geschäftsbedingungen
| Ausdrücke des Preises | UHRKETTE, CIF, CFR, EXW, DDP, etc. |
| Zahlungsfristen | 100% T/T im Voraus für Proben |
| Massenquantitätszahlungsweise kann negotited | |
| Garantie | 12 Monate begrenzten Garantie, sobald die Einzelteile an den Käufer geliefert werden. |
| Vorbereitungs- und Anlaufzeit | Normalerweise innerhalb 2 Wochen für Probeaufträge, innerhalb 3 Wochen für Großaufträge. |
| Paket | Kartone /Pallets |
| Verladestelle | Shanghai, Ningbo, etc. |
| Versandfördermaschine | Einzelteile werden normalerweise über Fedex, DHL, TNT, UPS, EMS versendet für Probeaufträge und über Schiff für Großaufträge. |
| Lieferfrist | Normalerweise innerhalb 5 Werktage bis zum Eil-15-30 Werktagen durch Schiff |
6. Unser Versprechen zu unseren Kunden:
