Product Details
Herkunftsort: Jiangsu, China (Festland)
Markenname: JIUQI
Zertifizierung: RoHS,ISO9001
Modellnummer: JQHS-35-2
Payment & Shipping Terms
Min Bestellmenge: 100PCS
Preis: $30~$50/PCS
Verpackung Informationen: mit Exportkarton. Großauftrag mit Paletten
Lieferzeit: Probeaufträge: 2 WOCHEN Großaufträge: innerhalb 3 Wochen
Zahlungsbedingungen: T/T, Western Union, paypal
Versorgungsmaterial-Fähigkeit: 50000 PCS/MONTH
Art: |
Kreuzung |
PHASE: |
2 |
Spannung: |
1.2/2.8 |
Schrittwinkel: |
1,8 Grad |
Gegenwärtig/Phase: |
0.31/1.33 |
Passender Motor: |
Schrittmotor Nema14 |
Höhepunkt: |
planetarischer Schrittmotor, Gearebox, Gangreduzierer |
Produktname: |
Hybrider Motor mit planetarischem Getriebe |
Art: |
Kreuzung |
PHASE: |
2 |
Spannung: |
1.2/2.8 |
Schrittwinkel: |
1,8 Grad |
Gegenwärtig/Phase: |
0.31/1.33 |
Passender Motor: |
Schrittmotor Nema14 |
Höhepunkt: |
planetarischer Schrittmotor, Gearebox, Gangreduzierer |
Produktname: |
Hybrider Motor mit planetarischem Getriebe |

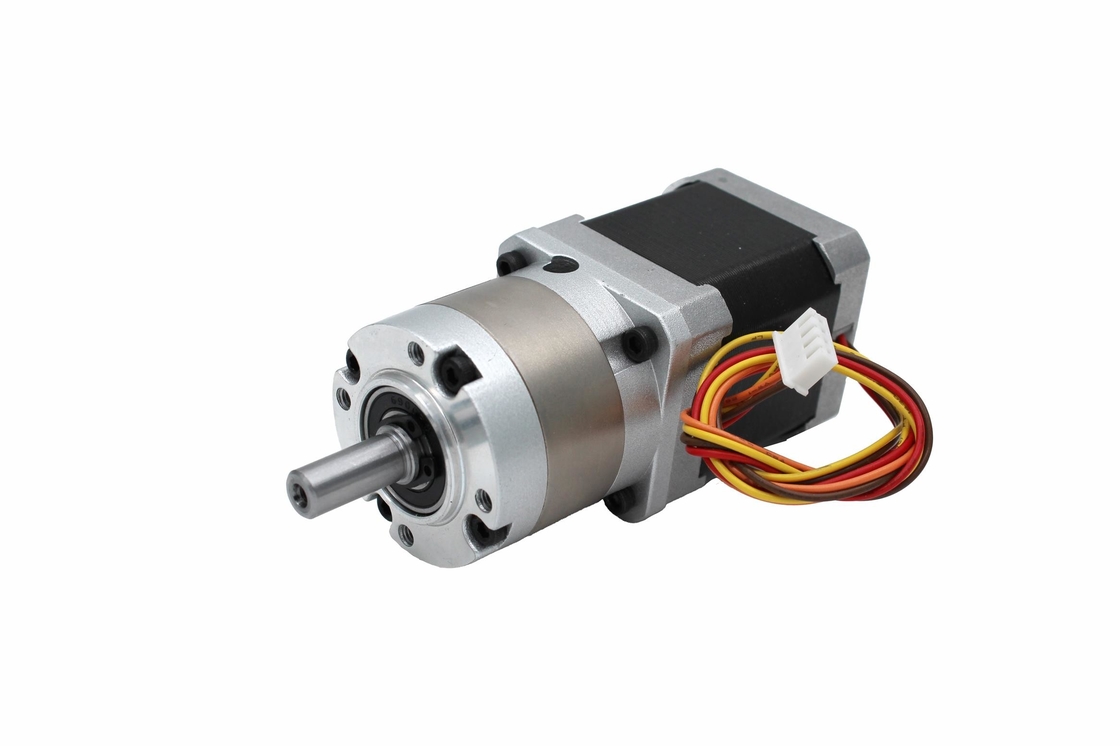

Drehmomentstarker hybrider Schrittmotor NEMA 14 35mm mit planetarischem Getriebe
Zusätze
Drähte, Verbindungsstücke, Kodierer, Bremse, usw. (optional)
Typische Anwendung
Drucker 3D, Textilindustrieausrüstung, Überwachungskamera, bewegendes Hauptlicht, medizinische Ausrüstung, Plotter, CNC-Maschine, Markierungsmaschine, biochemischer Analysator, usw.,
Anmerkung
Bewegungsspezifikt. wie Spannung, Geschwindigkeit, Drehmoment, Welle können besonders angefertigt werden. Treten Sie mit uns bitte in Verbindung, wenn keinen passenden Motor von unseren Spezifikationen fand.
1. Genernal-Spezifikation:
| Unterkunft des Materials | Metall |
| Tragen am Ertrag | Kugellager |
| Max.Radial-Last (10mm vom Flansch) | ≤100N |
| Axiale Last Max.Shaft | ≤50N |
| Radialspiel der Welle (nahe flanschen) | ≤0.07mm |
| Axiales Spiel der Welle | ≤0.3mm |
2. Spezifikation des Schrittmotors JQHS-20-1
| Modell nein. | Nennspannung | Gegenwärtig | Widerstand | Induktanz | Haltemoment | # von den Führungen | Rotor-Trägheit | Motor Gewicht |
| /Phase | /Phase | /Phase | ||||||
| V | Ω | mH | g.cm | Nein. | g.cm | Kilogramm | ||
| JQHS-35-1-1 | 1,2 | 0,31 | 38,5 | 21 | 1,6 | 6 | 35 | 0,22 |
| JQHS-35-1-2 | 2,8 | 1,33 | 2,1 | 2,5 | 2,2 | 4 | 35 | 0,22 |
3. Planetarische Getriebe-Spezifikationen:
| Reduzierungsverhältnis | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Zahl von Räderwerken | 1 | 2 | 3 | ||||||
| Länge (L2) Millimeter | 27 | 34,2 | 41,1 | ||||||
| Max.rated-Drehmoment kg.cm | 20 | 30 | 50 | ||||||
| Zulässiges Drehmoment kg.cm der kurzen Zeit | 60 | 90 | 180 | ||||||
| Leistungsfähigkeit | 90% | 81% | 73% | ||||||
| Rückprall am Nulllast | 0.5° | ° 1,0 | 1.5° | ||||||
| Gewicht g | 158 | 197 | 236 | ||||||
4. Maß
5. Typische Anwendungen
6. Geschäftsbedingungen
| Ausdrücke des Preises | UHRKETTE, CIF, CFR, EXW, DDP, etc. |
| Zahlungsfristen | 100% T/T im Voraus für Proben |
| Massenquantitätszahlungsweise kann negotited | |
| Garantie | 12 Monate begrenzten Garantie, sobald die Einzelteile an den Käufer geliefert werden. |
| Vorbereitungs- und Anlaufzeit | Normalerweise innerhalb 2 Wochen für Probeaufträge, innerhalb 3 Wochen für Großaufträge. |
| Paket | Kartone /Pallets |
| Verladestelle | Shanghai, Ningbo, etc. |
| Versandfördermaschine | Einzelteile werden normalerweise über Fedex, DHL, TNT, UPS, EMS versendet für Probeaufträge und über Schiff für Großaufträge. |
| Lieferfrist | Normalerweise innerhalb 5 Werktage bis zum Eil-15-30 Werktagen durch Schiff |
7. Unser Versprechen zu unseren Kunden:
