Product Details
Herkunftsort: Jiangsu, China (Festland)
Markenname: JIUQI
Zertifizierung: RoHS,ISO9001
Modellnummer: JQHS-35-1
Payment & Shipping Terms
Min Bestellmenge: 100PCS
Preis: $30~$50/PCS
Verpackung Informationen: mit Exportkarton. Großauftrag mit Paletten
Lieferzeit: Probeaufträge: 2 WOCHEN Großaufträge: innerhalb 3 Wochen
Zahlungsbedingungen: T/T, Western Union, paypal
Versorgungsmaterial-Fähigkeit: 50000 PCS/MONTH
Art: |
Kreuzung |
PHASE: |
2 |
SPANNUNG: |
1.2/2.8 |
Schrittwinkel: |
1,8 Grad |
Gegenwärtig/Phase: |
0.31/1.33 |
Passender Motor: |
Schrittmotor Nema14 |
Höhepunkt: |
planetarischer Schrittmotor, Gearebox, Gangreduzierer |
Produkt-Name: |
Hybrider Motor mit planetarischem Getriebe |
Art: |
Kreuzung |
PHASE: |
2 |
SPANNUNG: |
1.2/2.8 |
Schrittwinkel: |
1,8 Grad |
Gegenwärtig/Phase: |
0.31/1.33 |
Passender Motor: |
Schrittmotor Nema14 |
Höhepunkt: |
planetarischer Schrittmotor, Gearebox, Gangreduzierer |
Produkt-Name: |
Hybrider Motor mit planetarischem Getriebe |

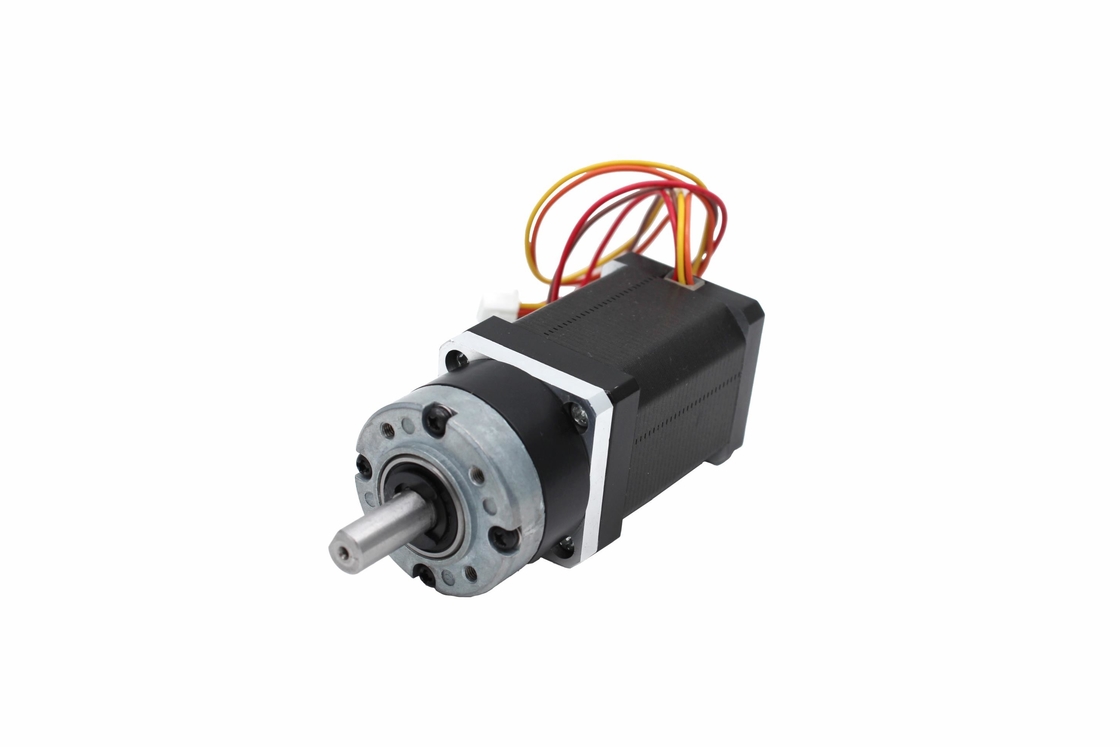

35MM planetarischer hohe Präzisions-hybrider Motor Getriebe-NEMA 14 zur Automatisierungs-Steuerung
Anmerkungen:
Wir sind der Quellhersteller, Fertigwaremodell, reiche Produktionserfahrung, können kundenspezifischen Schrittmotor der Zeichnungen (einschließlich Wellenverarbeitung, Ausgangmodus, etc.), Bewegungsverdrahtung annehmen sind- optional (Vorrat hat gewöhnliche Linie, 1M DuPont Linie, 1M XH 2,54 Kabel, 1M Kabel 2510)
1. Genernal-Spezifikation:
| Unterkunft des Materials | Metall |
| Tragen am Ertrag | Kugellager |
| Max.Radial-Last (10mm vom Flansch) | ≤100N |
| Axiale Last Max.Shaft | ≤50N |
| Radialspiel der Welle (nahe flanschen) | ≤0.07mm |
| Axiales Spiel der Welle | ≤0.3mm |
2. Spezifikation des Schrittmotors JQHS-20-1
| Modell nein. | Nennspannung | Gegenwärtig | Widerstand | Induktanz | Haltemoment | # von den Führungen | Rotor-Trägheit | Motor Gewicht |
| /Phase | /Phase | /Phase | ||||||
| V | Ω | mH | g.cm | Nein. | g.cm | Kilogramm | ||
| JQHS-35-1-1 | 1,2 | 0,31 | 38,5 | 21 | 1,6 | 6 | 35 | 0,22 |
| JQHS-35-1-2 | 2,8 | 1,33 | 2,1 | 2,5 | 2,2 | 4 | 35 | 0,22 |
3. Planetarische Getriebe-Spezifikationen:
| Reduzierungsverhältnis | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Zahl von Räderwerken | 1 | 2 | 3 | ||||||
| Länge (L2) Millimeter | 27 | 34,2 | 41,1 | ||||||
| Max.rated-Drehmoment kg.cm | 20 | 30 | 50 | ||||||
| Zulässiges Drehmoment kg.cm der kurzen Zeit | 60 | 90 | 180 | ||||||
| Leistungsfähigkeit | 90% | 81% | 73% | ||||||
| Rückprall am Nulllast | 0.5° | ° 1,0 | 1.5° | ||||||
| Gewicht g | 158 | 197 | 236 | ||||||
4. Maß
5. Typische Anwendungen
6. Geschäftsbedingungen
| Ausdrücke des Preises | UHRKETTE, CIF, CFR, EXW, DDP, etc. |
| Zahlungsfristen | 100% T/T im Voraus für Proben |
| Massenquantitätszahlungsweise kann negotited | |
| Garantie | 12 Monate begrenzten Garantie, sobald die Einzelteile an den Käufer geliefert werden. |
| Vorbereitungs- und Anlaufzeit | Normalerweise innerhalb 2 Wochen für Probeaufträge, innerhalb 3 Wochen für Großaufträge. |
| Paket | Kartone /Pallets |
| Verladestelle | Shanghai, Ningbo, etc. |
| Versandfördermaschine | Einzelteile werden normalerweise über Fedex, DHL, TNT, UPS, EMS versendet für Probeaufträge und über Schiff für Großaufträge. |
| Lieferfrist | Normalerweise innerhalb 5 Werktage bis zum Eil-15-30 Werktagen durch Schiff |
