Product Details
Herkunftsort: Jiangsu, China (Festland)
Markenname: JIUQI
Zertifizierung: RoHS,ISO9001
Modellnummer: JQHS-20-1
Payment & Shipping Terms
Min Bestellmenge: 100pcs
Preis: $30~$50/PCS
Verpackung Informationen: mit Exportkarton. Großauftrag mit Paletten
Lieferzeit: Probeaufträge: 2 WOCHEN Großaufträge: innerhalb 3 Wochen
Zahlungsbedingungen: T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 50000 PCS/MONTH
Art: |
Kreuzung |
Phase: |
2 |
Spannung: |
3.9/4.32 |
Schrittwinkel: |
1,8 Grad |
Gegenwärtig/Phase: |
0.6/0.8 |
Passender Motor: |
Schrittmotor Nema8 |
Höhepunkt: |
planetarischer Schrittmotor, Gearebox, Gangreduzierer |
Produktname: |
20MM HYBRIDER MOTOR |
Art: |
Kreuzung |
Phase: |
2 |
Spannung: |
3.9/4.32 |
Schrittwinkel: |
1,8 Grad |
Gegenwärtig/Phase: |
0.6/0.8 |
Passender Motor: |
Schrittmotor Nema8 |
Höhepunkt: |
planetarischer Schrittmotor, Gearebox, Gangreduzierer |
Produktname: |
20MM HYBRIDER MOTOR |

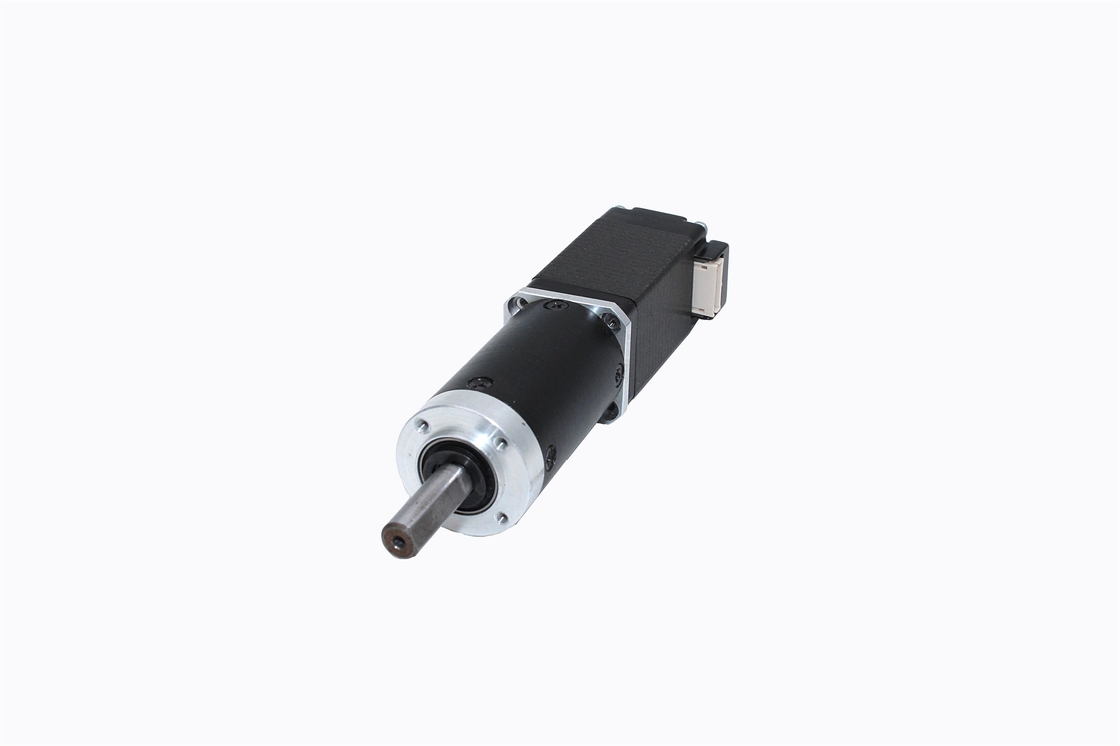

20MM planetarischer hohe Präzisions-Schrittmotor Getriebe-NEMA 8 für medizinische Ausrüstung
1. Genernal-Spezifikation:
| Unterkunft des Materials | Metall |
| Tragen am Ertrag | Kugellager |
| Max.Radial-Last (10mm vom Flansch) | ≤50N |
| Axiale Last Max.Shaft | ≤30N |
| Radialspiel der Welle (nahe flanschen) | ≤0.08mm |
| Axiales Spiel der Welle | ≤0.3mm |
2. Spezifikation des Schrittmotors JQHS-20-1
| Modell nein. | Nennspannung | Gegenwärtig | Widerstand | Induktanz | Haltemoment | # von den Führungen | Rotor-Trägheit | Motor |
| /Phase | /Phase | /Phase | Gewicht | |||||
| V | Ω | mH | g.cm | Nein. | g.cm | Kilogramm | ||
| JQHS-20-1-1 | 1,8 | 0,6 | 6,5 | 1,7 | 180 | 4 | 2,0 | 60 |
| JQHS-20-1-2 | 1,8 | 0,8 | 5,4 | 1,5 | 300 | 4 | 3,6 | 80 |
3. Planetarische Getriebe-Spezifikationen:
| Reduzierungsverhältnis | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 189 | 264 | 369 |
| Zahl von Räderwerken | 1 | 2 | 3 | 4 | |||||||
| Länge (L2) Millimeter | 23,4 | 30 | 36,4 | 42,8 | |||||||
| Max.rated-Drehmoment kg.cm | 6 | 10 | 20 | 20 | |||||||
| Zulässiges Drehmoment kg.cm der kurzen Zeit | 20 | 30 | 60 | 60 | |||||||
| Rückprall am Nulllast | 0.5° | 1° | ° 1,5 | ° 1,5 | |||||||
| Gewicht g | 31 | 37 | 43 | 49 | |||||||
4. Typische Anwendungen
5. Geschäftsbedingungen
| Ausdrücke des Preises | UHRKETTE, CIF, CFR, EXW, DDP, etc. |
| Zahlungsfristen | 100% T/T im Voraus für Proben |
| Massenquantitätszahlungsweise kann negotited | |
| Garantie | 12 Monate begrenzten Garantie, sobald die Einzelteile an den Käufer geliefert werden. |
| Vorbereitungs- und Anlaufzeit | Normalerweise innerhalb 2 Wochen für Probeaufträge, innerhalb 3 Wochen für Großaufträge. |
| Paket | Kartone /Pallets |
| Verladestelle | Shanghai, Ningbo, etc. |
| Versandfördermaschine | Einzelteile werden normalerweise über Fedex, DHL, TNT, UPS, EMS versendet für Probeaufträge und über Schiff für Großaufträge. |
| Lieferfrist | Normalerweise innerhalb 5 Werktage bis zum Eil-15-30 Werktagen durch Schiff |
6. Unser Versprechen zu unseren Kunden:
